Sommaire :
• 1. Présentation
• 2. Utilisation sous Jeedom
• 3. Scénario détection d'une fuite d'eau (Jeedom)
1. Présentation :
Voici un module domotique permettant de repérer et d'informer un problème de plomberie sur votre installation, une fuite d'eau sur une canalisation, sous votre chauffe-eau ou derrière votre lave-linge ou lave-vaisselle.Le module Water Sensor 6 d'Aeotec est un capteur permettant de détecter la présence d'eau, de fuite ou d'inondation. Il mesure également la température.
Le boîtier communique sur le protocole Z-Wave +
à une distance jusqu'à 150 mètres en extérieur.Température de fonctionnement : de 0°C à 40°C.
Indice de protection : IP65 (6 : Totalement protégé contre les poussières - 5 : Protégé contre les jets d'eau de toutes les directions à la lance).
|

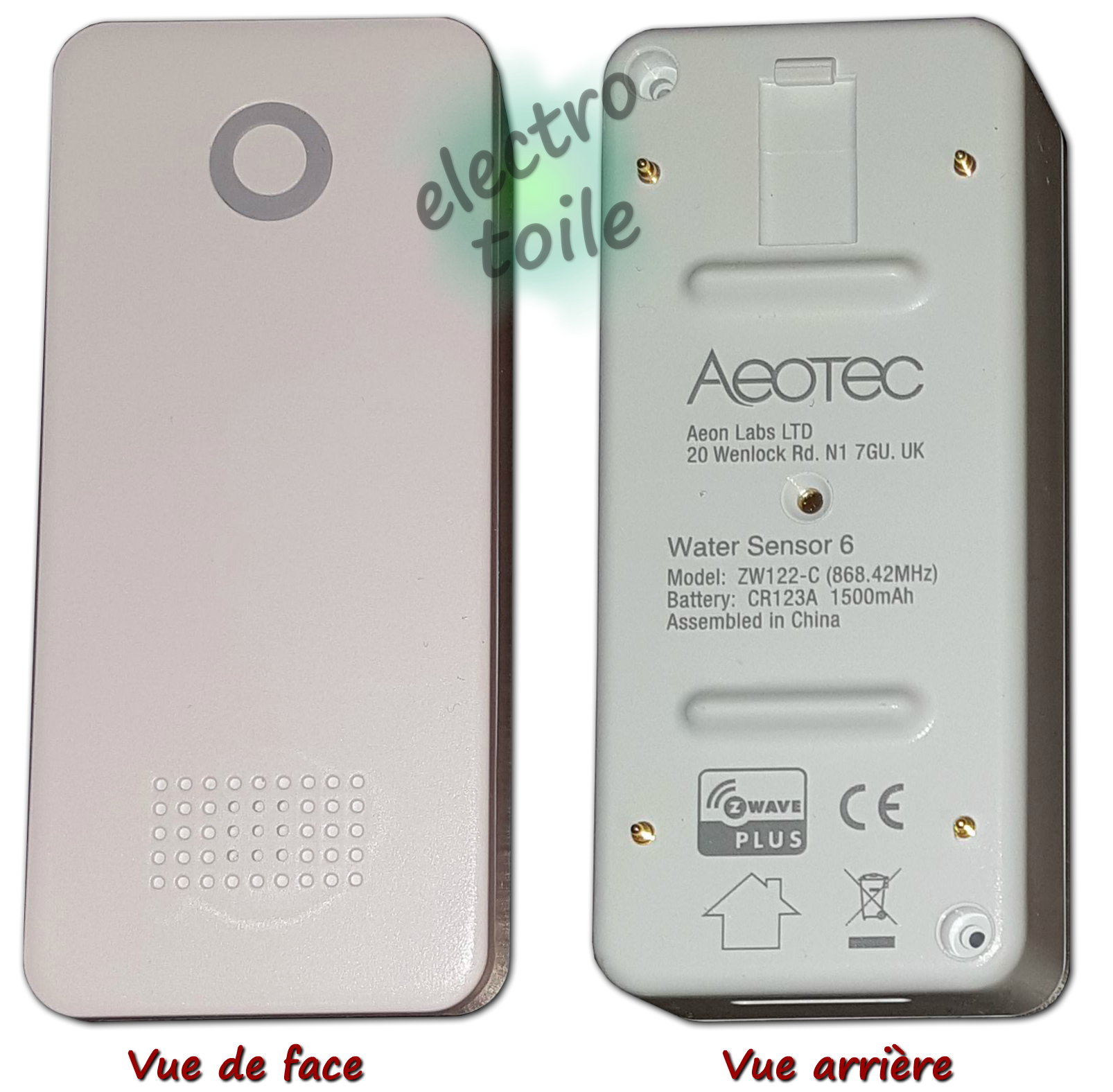

Il est équipé en face avant d'un voyant lumineux changeant de couleur et d'un buzzer signalant la détection d'eau. |
|

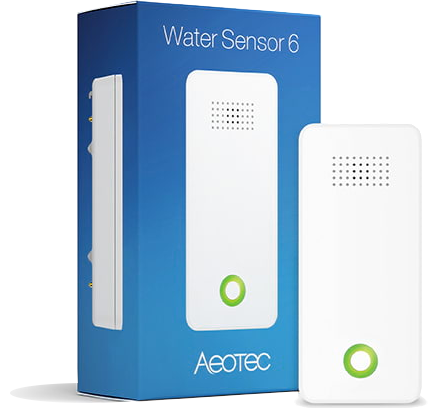

A l'ouverture du carton on découvre le module et sa notice.
|
|
|

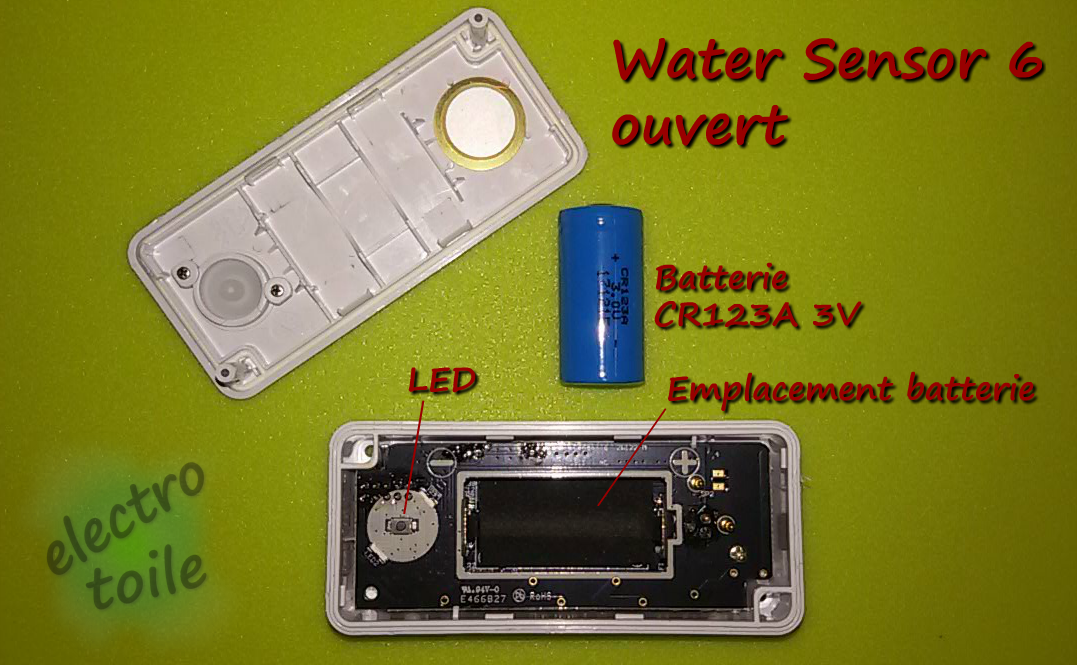

Lorsque l'on ouvre le Water Sensor on a accès à la batterie 3V (CR123A), 1500mAh. Autonomie estimée à 2 ans avec la configuration par défaut et 5 évènements de fuite par mois. |
|
|
Cette batterie est rechargeable grace au dock (équipement de support supplémentaire) qui est équipé d'un port micro USB. |
|
|

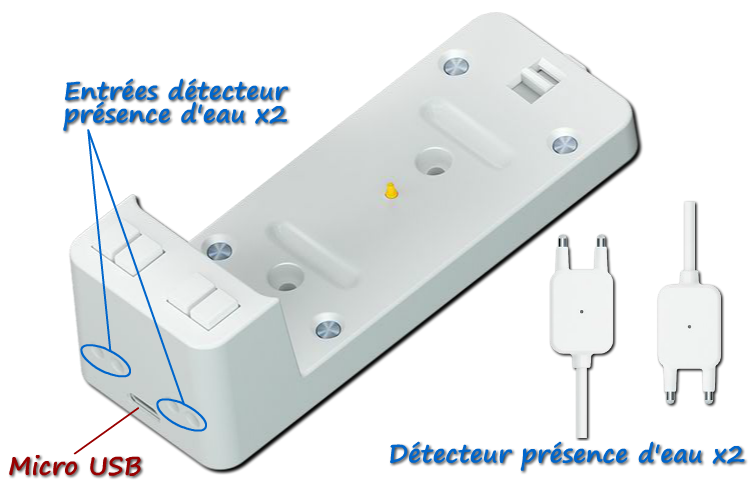

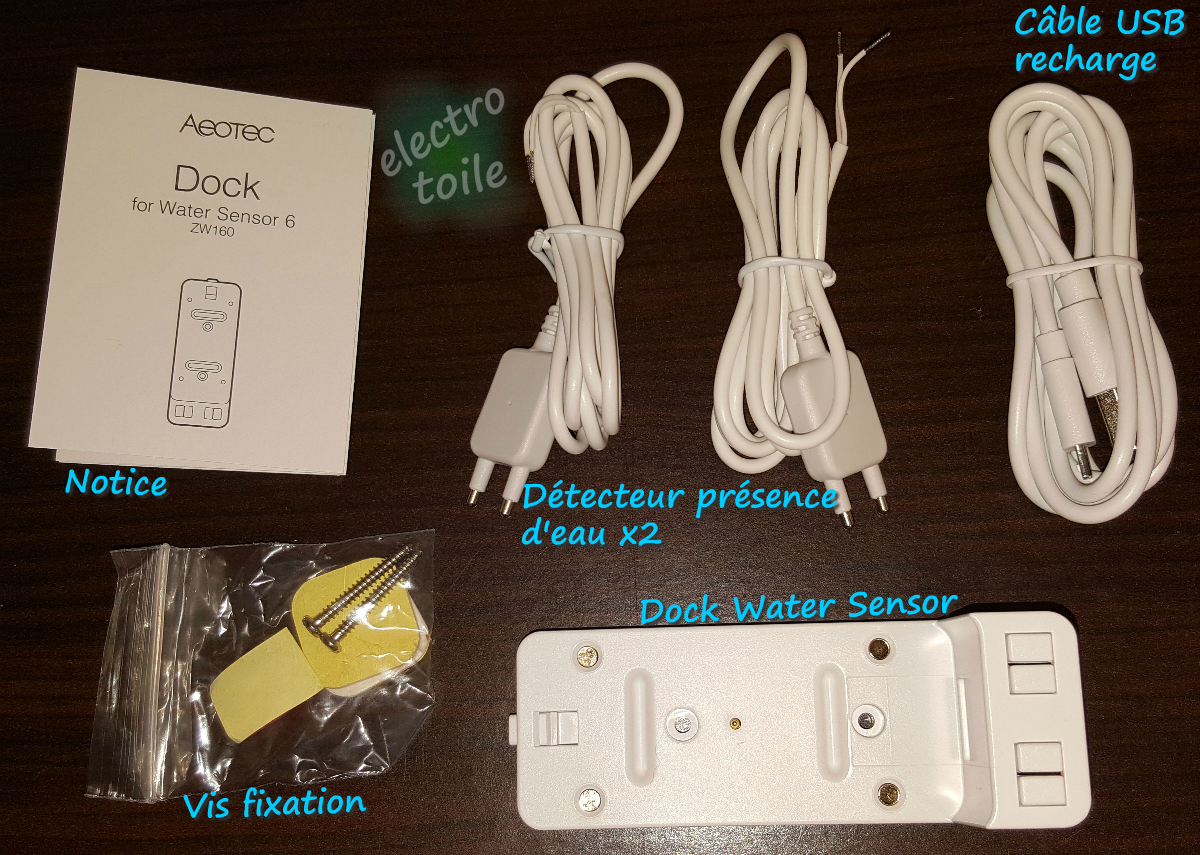

Le Dock Water Sensor 6 est une station d'accueil offrant de nombreux avantages au Water Sensor 6. Le module est équipé de 2 détecteurs de présence d'eau à relier au support. Ces détecteurs permettent de détecter la présence d'une fuite d'eau, d'une inondation, de mesuser un niveau d'eau et grâce à un scénario être informé du problème par email, SMS, etc. La station d'accueil est non étanche, il faut s'assurer qu'elle soit installée dans un endroit non exposé à l'eau ou à des fuites. |
2. Utilisation sous Jeedom :
3.1 Exclusion :
|
• Pour exclure le module Water Sensor 6 de votre contrôleur Z-Wave
il faut au préalable le mettre en mode exclusion sous Jeedom appuyer sur l'icône : |
 |

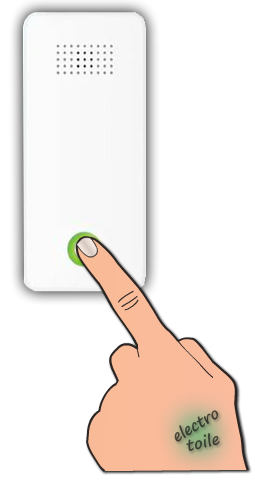

| • Puis appuyer une fois sur le bouton en face avant du module Water Sensor 6. |
|
• L'anneau lumineux en face avant du module va s'illuminer et changer de couleur. L'exclusion est terminée.
3.2 Inclusion :
|
• Pour ajouter le module Water Sensor 6 dans votre contrôleur Z-Wave
il faut au préalable le mettre en mode inclusion sous Jeedom appuyer sur l'icône : |
 |
| • Puis appuyer une fois sur le bouton en face avant du module Water Sensor 6. |
|

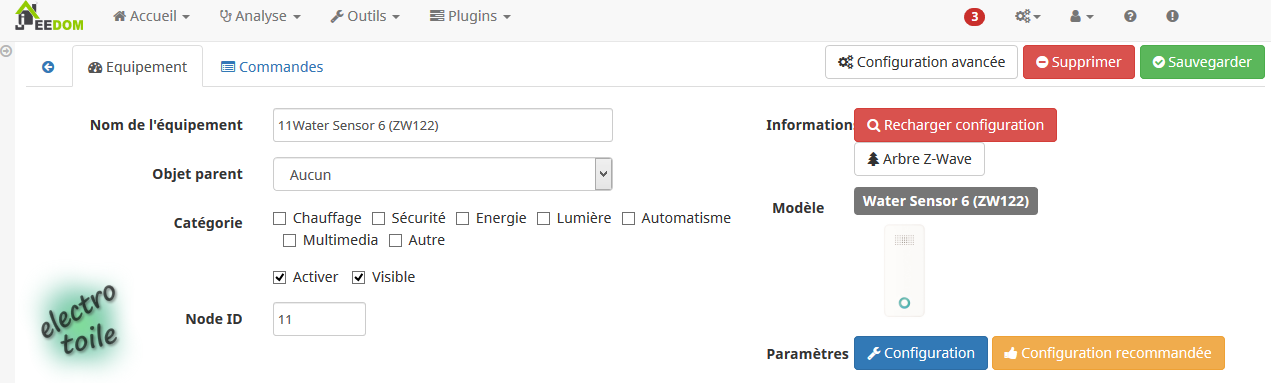

• L'anneau lumineux en face avant du module va clignoter vert puis s'éteindre. L'inclusion est terminée lorsque l'écran ci-dessous apparaît.
3. Scénario détection d'une fuite d'eau (Jeedom) :
Dans cette vidéo j'utilise le Water Sensor 6 et son Dock Z-Wave+ (Aeotec) pour mettre en place une détection de fuite d'eau pour une machine à laver et un chauffe-eau donc deux zones différentes.
Je vais créer un scénario m'informant par email que des fuites sont sont présentes.
J'utilise l'application Jeedom installée sur une raspberry pi (box domotique) avec le plugin officiel Mail de Jeedom.
Le tout communiquant sur le protocole radio Z-Wave+ avec une passerelle Z-Stick Gen 5 d'Aeotec pour la communication sur le protocle Z-Wave.
