Automate TSX Micro

Présentation du TSX Micro :

Le TSX Micro est un automate modulaire de 9 a 480 E/S.

Fonctions métiers étendues (comptage/positionnement, analogique/régulation, fonctions maths, logique floue...).

Nombreux réseaux du Bus capteurs/actionneurs a Ethernet TCP/IP.

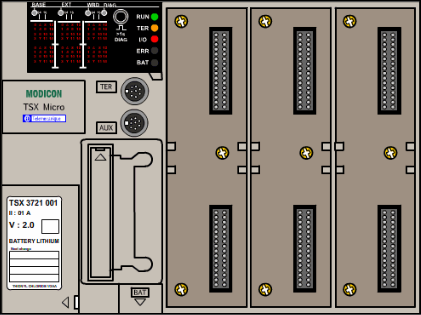

Raccordement du TSX Micro prises TER & AUX ou modules d'entrées sorties :

Eléments du TSX Micro :

1. Bac à 2 emplacements, intégrant l’alimentation, le processeur et sa mémoire.

2. Bloc de visualisation centralisée (Entrées / sorties, Voyants RUN, TER, ERR, BAT).

3. Prise TER (téléchargement du programme depuis l’ordinateur).

4. Bouton de réinitialisation de l’automate.

5. Trappe d’accès aux bornes d’alimentation.

6. Trappe d’accès à la pile optionnelle et au commutateur de protection en écriture du système d’exploitation.

7. Rack d’emplacement des modules d’entrées et des sorties.

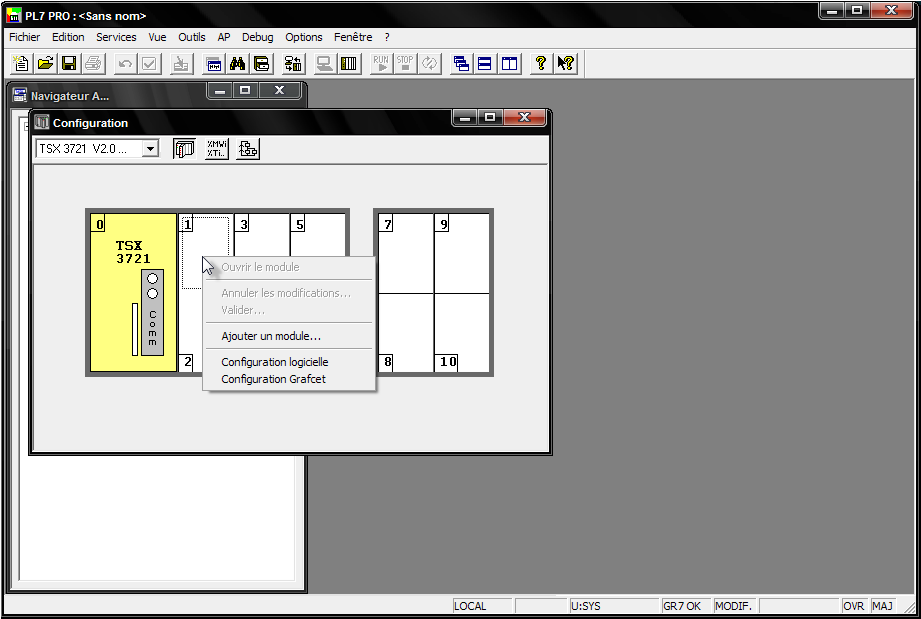

Logiciel de programmation des automates TSX Micro - PL7 Pro :
